產品名稱 : 全波段單模光纖拉錐耦合器（ABC）
產品型號：MCFBT-ABC-12-ALL-50-L-1-S2-10-L-FA
工作波長:1260～1620
功率 : 0.5W 1W 2W
光纖類型 : SMF-28e
銘創光電生產的熔融拉錐單模光纖拉錐耦合器（FBT Coupler），能使在光纖中傳輸的光信號在特殊結構的耦合區發生耦合，進行光功率的再分配，可以生產400-2050nm范圍內各種波長、不同分光比的耦合器,熔融拉錐分路器廣泛用于光纖通信、水下激光通信、光纖激光器、光纖放大器等領域。
|
產品特點
|
應用領域
|
|
低附加損耗
|
光通信系統
|
|
全波段工作波長
|
CATV
|
|
高穩定性和可靠性
|
FTTH
|
|
結構緊湊
|
|
|
參數
|
單位
|
數值
|
|
1x2 (2x2)
|
||
|
工作波長
|
nm
|
1260～1620
|
|
分光比
|
|
1/99～50/50（參考數據50/50）
|
|
插入損耗(max)
|
dB
|
3.8
|
|
典型附加損耗
|
dB
|
0.07
|
|
偏振相關損耗
|
dB
|
≤0.15
|
|
方向性
|
dB
|
55
|
|
回波損耗
|
dB
|
55
|
|
光纖類型
|
|
SMF-28e
|
|
功率大小
|
W
|
0.5～2
|
|
連接頭
|
|
FC/APC或者其它
|
|
光纖長度
|
m
|
1
|
|

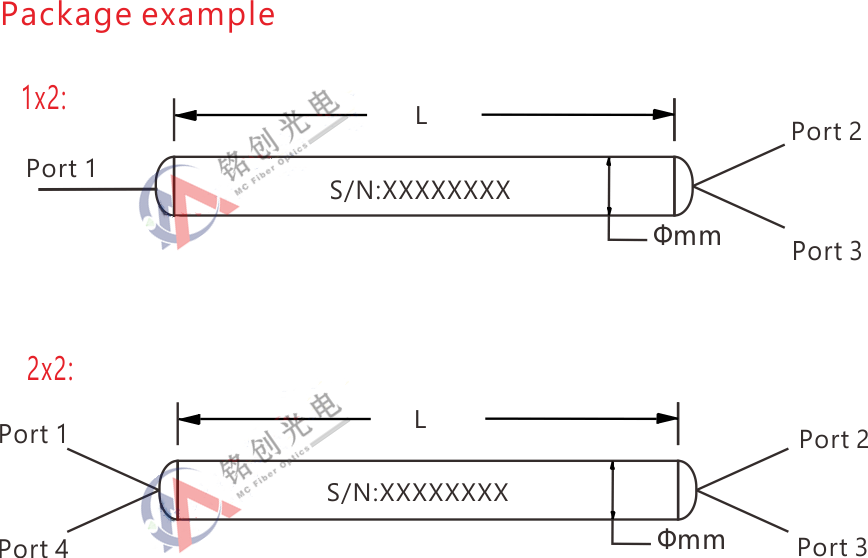

封裝尺寸
|
mm
|
Φ3x54
|
|
工作溫度
|
℃
|
-40～+85
|
|
儲存溫度
|
℃
|
-40～+85
|
|
分光比
|
插入損耗
|
|
|
1260～1620
|
||
|
端口
|
Output1
|
Output2
|
|
50/50±6.0%
|
3.8
|
3.8
|
|
10/90±3.0%
|
≤1.15
|
9.10~11.10
|
|
1/99±0.6%
|
≤0.65
|
18.25~21.95
|
|
MCFBT
|
①
|
②
|
③
|
④
|
⑤
|
⑥
|
⑦
|
⑧
|
⑨
|
⑩
|
|
類型
|
端口
|
工作波長
|
分光比
|
功率大小
|
封裝尺寸
|
光纖類型
|
尾纖長度
|
尾套類型
|
連接頭類型
|
|
|
ABC
|
12-1x2
22-2x2
|
ALL-1260~1620nm
|
50-50/50
40-40/60
10-10/90
01-1/99
S-其它
|
L-≤0.5W
1-1W
2-2W
|
1-Φ3.0x54mm
2-Φ3.0x70mm
S-其它
|
H1-Hi1060
S2-SMF-28e
S19-SM1950
|
08-0.8m
10-1.0m
15-1.5m
S-其它
|
B-250um 裸纖
L-900um套管
S-其它
|
N-None
FP-FC/PC
FA-FC/APC
S-其它
|
