產品名稱 : 1550/2000nm波分復用器+隔離器集成器件
|
產品特點
|
應用領域
|
|
低插入損耗
|
光纖激光器/光纖放大器
|
|
高隔離度
|
光通信領域
|
|
結構緊湊，可靠性高
|
激光雷達
|
|
參數
|
單位
|
數值
|
||
|
單雙級
|
-
|
單級
|
雙級
|
|
|
信號波長
|
nm
|
2000
|
||
|
信號波長范圍
|
nm
|
±20
|
||
|
信號端插損（max）
|
dB
|
1.5
|
1.8
|
|
|
信號隔離度（min）
|
dB
|
16
|
35
|
|
|
WDM隔離度（min）
|
Signal channel
|
dB
|
25
|
|
|
Pump channel
|
dB
|
12
|
||
|
泵浦波長范圍
|
nm
|
1520-1590
|
||
|
插入損耗（Pump to Common）
|
dB
|
≤1.0
|
||
|
偏振相關損耗
|
dB
|
0.15
|
||
|
回波損耗（min）
|
dB
|
50
|
||
|
最大承受功率(CW)
|
W
|
0.5, 2, 3, 10,
|
||
|
峰值功率
|
KW
|
1,5,10
|
||
|
光纖類型
|
-
|
Pump: SMF-28e或其它；Common and Signal SM1950
|
||
|
拉力
|
N
|
5
|
||
|

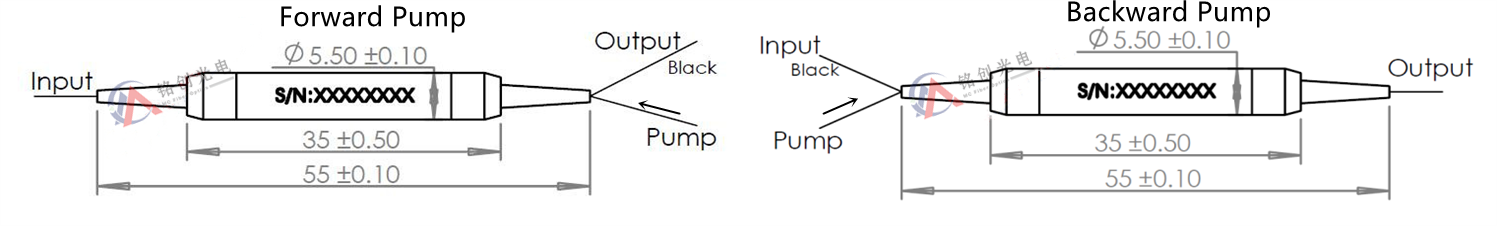

封裝尺寸
|
mm
|
Ф5.5× L35(<5W), 60x12x8(>5W)
|
||
|
工作溫度
|
℃
|
-5~+70
|
||
|
儲存溫度
|
℃
|
-40~+85
|
||
|
MCWIH
|
①
|
②
|
③
|
④
|
⑤
|
⑥
|
⑦
|
⑧
|
⑨
|
|
工作波長
|
單雙級
|
功率大小
|
功率類型
|
泵浦方式
|
光纖類型
|
光纖長度
|
套管類型
|
接頭類型
|
|
|
5500-1550/2000nm
|
S-單級
D-雙級
|
00-300mW
01-1W
S-其它
|
P-脈沖
C-連續
|
B-后向泵浦
F-正向泵浦
|
S2-SMF-28e
S1-SM1950
|
08-0.8m
10-1.0m
15-1.5m
S-其它
|
B-250um裸纖
L-900um套管
S-其它
|
N-None
FP-FC/PC
FA-FC/APC
S-其它
|
