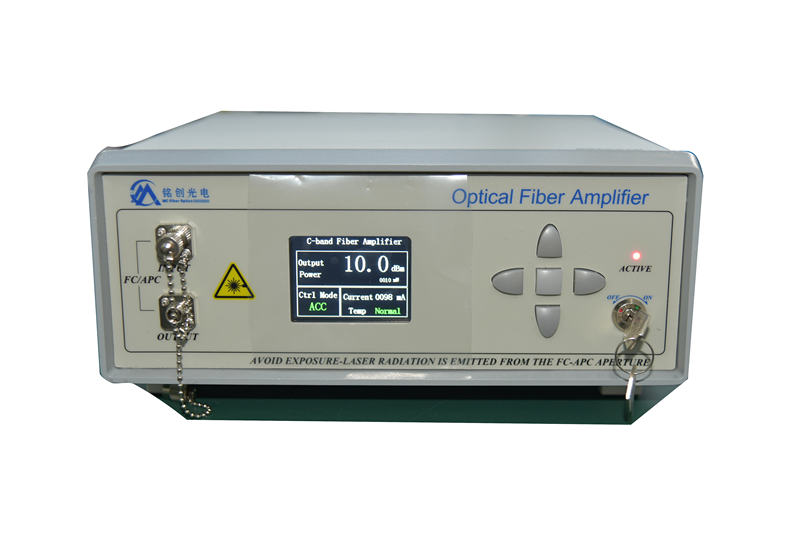

產品名稱 : C波段單模摻鉺光纖功率放大器
產品型號：MCEYDFA-BA-C-23-S2-1-FA-T2
工作波長:C波段
光纖類型 : SMF-28e
|
產品特點
|
應用領域
|
|
增益系數高
|
光纖傳感
|
|
寬波長范圍
|
光纖通信
|
|
低噪聲
|
科學研究
|
|
參數
|
單位
|
數值
|
|
型號名稱
|
-
|
MCEDFA-BA
|
|
工作波長1
|
nm
|
1530-1565
|
|
激光模式
|
-
|
CW
|
|
輸入功率
|
dBm
|
-6～+3
|
|
飽和輸出功率
|
dBm
|
15/17/20/23/25/26
@-3dBm輸入
|
|
輸入/輸出隔離度
|
dB
|
>35
|
|
噪聲指數
|
dB
|
＜5.0
|
|
偏振相關增益
|
dB
|
＜0.3
|
|
偏振模式色散
|
ps
|
0.5
|
|
輸入/輸出光纖類型
|
-
|
SMF-28e
|
|
光纖長度
|
m
|
1
|
|
連接頭類型
|
-
|
FC/APC 或其它
|
|
工作溫度
|
℃
|
-5 ～ +35
|
|
工作濕度范圍
|
％
|
0-70
|
|
功耗
|
W
|
＜30
|
|
供電方式
|
-
|
DC5V 或者AC 100-240V
|
|
產品尺寸
|
mm
|
臺式280(L)X260(W)x120(H) ；模塊150(L)X125(W)x20(H)
|
|
通信接口
|
-
|
臺式的可選配DB9 接口或者上位機軟件；模塊的默認DB9接口和上位機軟件
|
|
工作模式
|
-
|
ACC自動電流控制/APC自動功率控制
|
備注：1 工作波長范圍1530-1565mn之間，典型值1550nm，也可做寬譜放大;高功率放大不同波長增益不一樣，具體需要確認。
尺寸
|
MCEDFA
|
①
|
②
|
③
|
④
|
⑤
|
⑥
|
⑦
|
|
放大形式
|
工作波長
|
輸出功率
|
尾纖類型
|
尾纖長度
|
連接頭類型
|
封裝類型
|
|
|
BA-功率放大器
|
C-C波段
S-其它
|
15-15dBm
17-17dBm
23-23dBm
25-25dBm
26-26dBm
S-其它
|
S2-SMF-28e
|
0-法蘭
1-1m
S-其它
|
N-None
FP-FC/PC
FA-FC/APC
S-其它
|
T1-臺式
T2-臺式帶通信接口
M1-模塊
M2-模塊帶通信接口
|
